很多用戶不知道國六車型與國五的多了哪些指示圖標。按指示燈功能可分為燈光類指示燈、油液類指示、操作類指示、故障報**類指示。今天我們就拿大運的儀表盤為例，來簡單介紹一下指示燈說明。

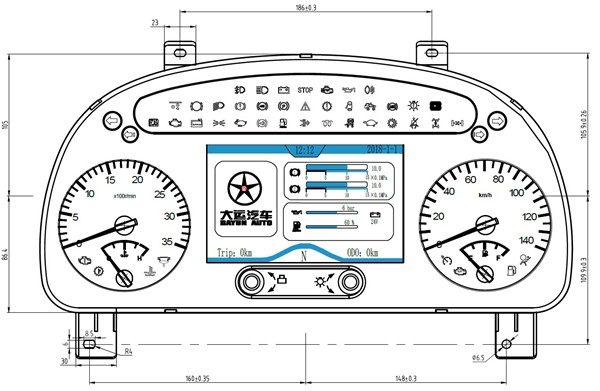

組合儀表界面（DY38200650）：

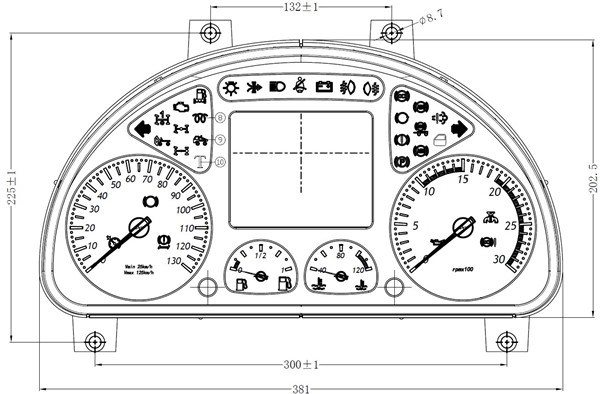

組合儀表界面（DY38200950）：

組合儀表界面（DY38200600）：

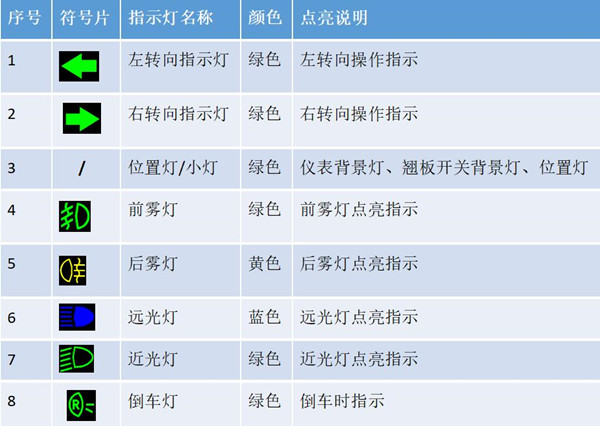

燈光類指示燈：

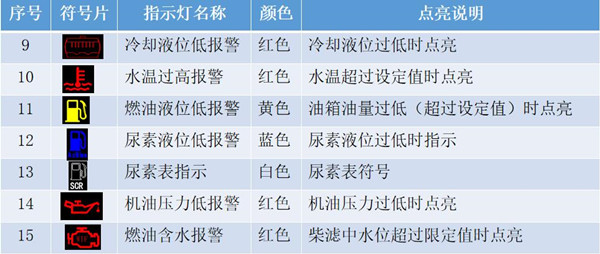

油液類指示燈：

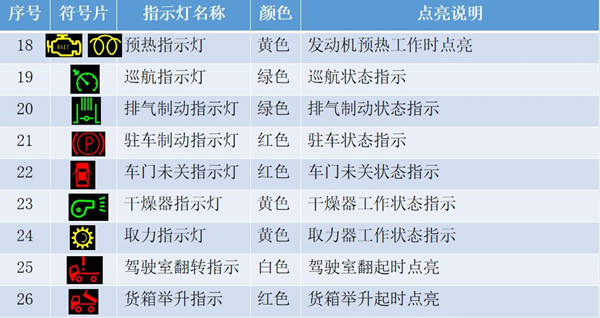

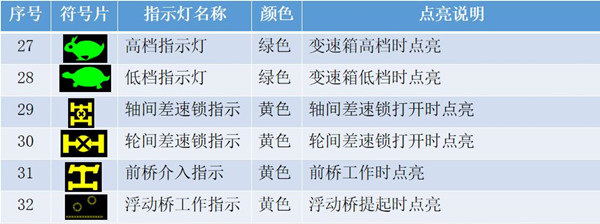

操作類指示燈：

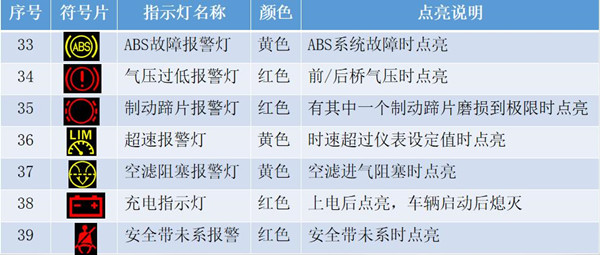

常規故障報**類指示：

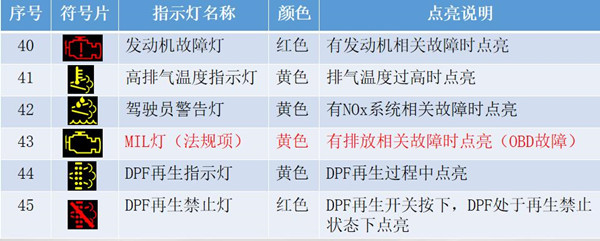

發動機及排放相關故障報**類指示：

目前國六組合儀表與發動機相關的指示燈都已實現CAN報文驅動（SAEJ1939 標準）。默認傳輸速率 250kbps。

1、水溫表：Rx儀表接收ECU報文，報**由儀表**：

玉柴發動機水溫報**108℃，發動機限扭108℃；

濰柴發動機水溫報**108℃，發動機限扭110℃；

云內發動機水溫報**105℃，發動機限扭105℃。

水溫表顯示界面及**邏輯：

細化儀表水溫刻度顯示、增大白色區域、減小紅色區域。1）匹配玉柴、濰柴發動機：當水溫≤95℃時，按實際溫度顯示；當水溫在95℃~107℃區間時一直按98℃固定位置顯示；當水溫≥108℃時指針勻速移動指示到紅色區域并點亮水溫過高報**指示燈，按實際值溫度顯示。

2）匹配云內發動機的：水溫按實際值溫度顯示。

2、轉速表：Rx儀表接收ECU報文

3、尿素液位表：尿素液位傳感器輸入給發動機ECU，ECU輸出報文給組合儀表，儀表上電后，尿素液位顯示實際百分比，當尿素液位低于13%時，尿素液位報**點亮，當大于18%時，尿素液位報**熄滅。

4、機油壓力表：我司儀表機油壓力顯示均為相對值，儀表上電后未起動車輛時，機油壓力表無顯示，機油壓力過低報**常亮；正常起動車輛后，機油壓力表顯示實際壓力值（范圍0~0.1Mpa），同時機油壓力過低報**熄滅，機油壓力值隨油門開度增大而增大。

以上4個表全部不顯示則為CAN通訊故障，有一個不顯示就和線束沒有關系，需要采集報文信息，分析儀表是否有接收報文，發動機ECU是否發送報文。目前暫未遇到**種情況（儀表與發動機CAN通訊矩陣已固化，見儀表CAN報文匯總及發動機電控協議）。
